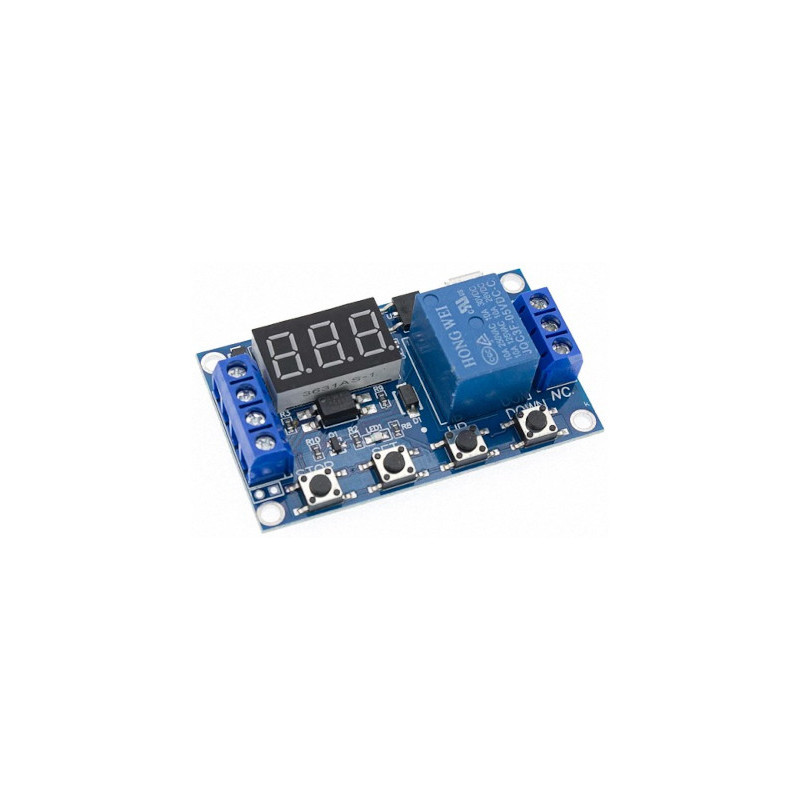

Moduł przekaźnika czasowego wielofunkcyjnego 0-999 min

Mikroprocesorowy moduł przekaźnika czasowego JZ-801 posiada dziewięć podstawowych trybów pracy plus dziewięć dodatkowych uruchamianych funkcją F2.

Specyfikacja:

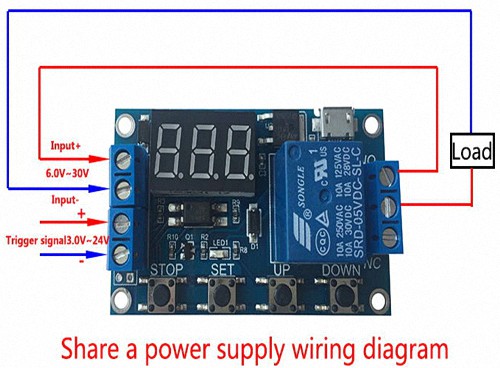

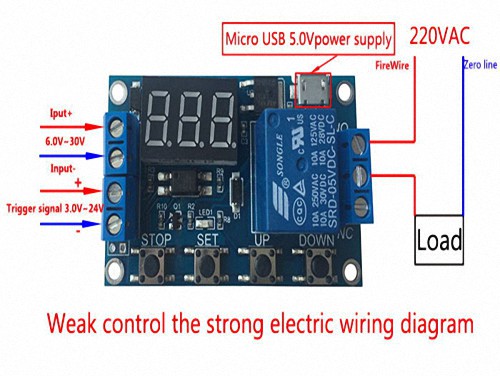

• napięcie zasilana: 6-20VDC lub lub poprzez złącze microUSB 5V
• napięcie wyzwalacza (triggera): 3-24V
• zakres czasu: 0,1s-999min
• pobór prądu: 20mA/50mA
• praca w przedziale temperatury: -40-85C
• wymiary: 6,2x3,8x1,7cm
• przekaźnik 10A/250VAC

Zaletą układu jest zapamiętywanie ustawień po odłączeniu zasilania, dzięki czemu użytkownik może być spokojny gdy zabraknie zasilania w sieci, a moduł zacznie normalną ustawioną pracę po otrzymaniu zasilania.

Dodatkowy przycisk "STOP" pozwala na natychmiastowe zatrzymanie przekaźnika.

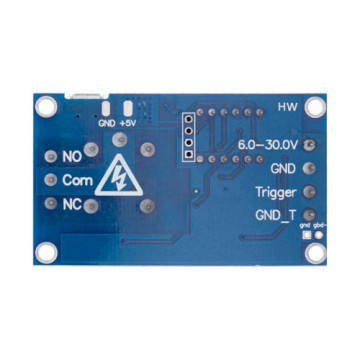

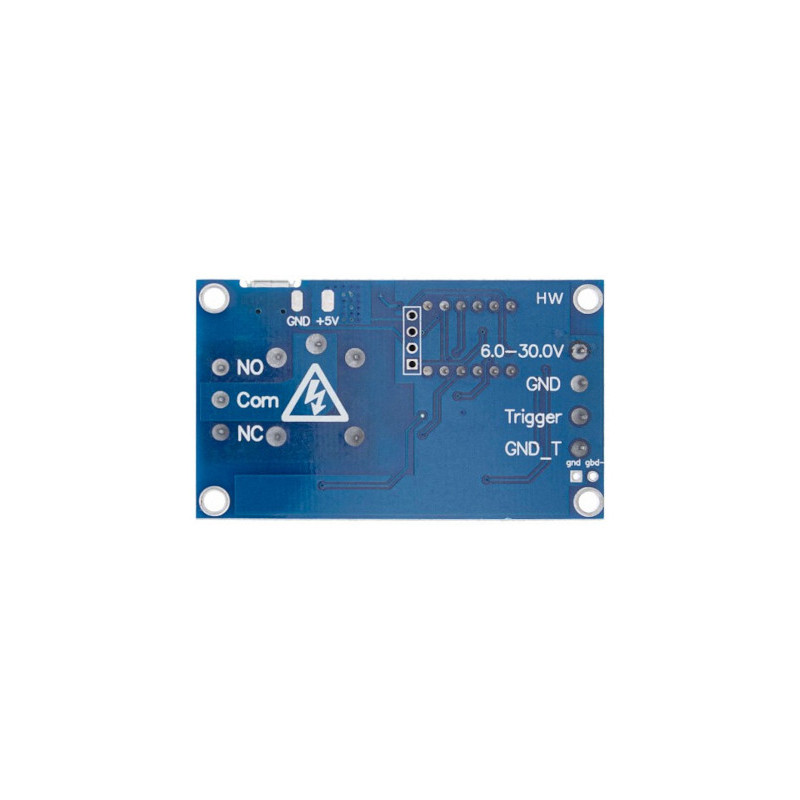

Masa TRIGGERA w celu uniknięcia zakłóceń na wejściu sterującym nie jest wspólna z masą zasilania, można to zmienić zwierając zworkę oznaczoną GND_T - GND.

Po uruchomieniu modułu, należy nacisnąć oraz przytrzymać (ok.4s) przycisk "SET". Wyświetlony zostanie obecnie wybrany tryb pracy. Przy pomocy przycisków "UP", lub "DOWN" wybieramy odpowiedni tryb. Wybór zatwierdzamy przyciskiem "SET". Teraz możemy ustawić kolejne parametry "OP", "LC", "LOP", przyciskiem "STOP" przesuwamy przecinek przy ustawianiu czasów (za trzecią cyfrą - czas w sekundach, za drugą cyfrą - czas w dziesiętnych częściach sekundy 0,1s, za każdą cyfrą - czas w minutach). Aby zmienić kolejny parametr należy nacisnąć "SET", zatwierdzamy przytrzymując przycisk SET przez 3 sekundy.

Następnie zależnie od wybranego trybu ustawiamy kolejne parametry OP, LC, LOP gdzie:

• OP - czas załączenia przekaźnika,
• CL - czas rozłączenia przekaźnika,
• LOP - ilość powtórzeń cyklu,

Podczas ustawiania czasów OP i CL przyciskiem STOP przesuwamy kropkę,  dzięki czemu można regulować czas pracy przekaźnika oraz przerw w szerokim zakresie od 0,1 s do 999 min.

Jeżeli kropka świeci się:

• za trzecią cyfrą to ustawiany jest czas w sekundach - (),
• jeżeli po 2 cyfrach to w dziesiątych części sekundy (00,1 s) - (X),

• a jak świecą się wszystkie 3, to minuty - (X.X.X).

Przyciskiem SET przechodzimy do kolejnych ustawień, chcąc je zatwierdzić przytrzymujemy przycisk SET przez 3 sekundy.

Tryby pracy przekaźnika elektronicznego:

• P1.1: Przekaźnik jest rozłączony. Po podaniu krótkiego sygnału (napięcia) na wejście „Trigger”, przekaźnik zostaje załączony na czas ustawiony parametrem- OP. Po tym czasie przekaźnik zostaje rozłączony. Ponowne załączenie następuje przy kolejnym podaniu sygnału wyzwalającego.
• P1.2: Podobny do 1.1, różni się tym, iż podanie krótkiego sygnału wyzwalającego „Trigger” w trakcie działania przekaźnika  ustawia czas OP do wartości początkowej (przedłuża czas działania przekaźnika).
• P1.3: Podobny do 1.1 różni się tym, iż podanie sygnału wyzwalającego w trakcie działania  przekaźnika, natychmiast rozłącza przekaźnik.
• P1.4: Przekaźnik zostaje załączony na czas OP po włączeniu zasilania układu. Po tym czasie rozłącza się. Wejście Trigger jest odłączone. Układ nie reaguje na sygnał podawany na wejście TRIGGER.
• P2.1: Opóźnione załączanie przekaźnika. Załączenie przekaźnika następuje po podaniu sygnału na wejście Trigger, po czasie ustawionym parametrem - CL na czas określony parametrem - OP . Po tym czasie przekaźnik zostaje rozłączony.
• P2.2: Podobne jak w trybie 2.1 opóźnione załączanie przekaźnika. Załączenie przekaźnika następuje po podaniu sygnału na wejście Trigger, po czasie ustawionym parametrem - CL na czas określony parametrem - OP . Po tym czasie przekaźnik zostaje rozłączony. Dodatkowo podanie sygnału na wejście TRIGGER podczas trwania odliczania czasu CL ustawia go do wartości początkowej ( przedłuża czas  rozłączenia). Podanie sygnały na wejście TRIGGER w czasie odliczania OP ustawia pracę układu od początku całego trybu.
• P3.1: Praca cykliczna. Przekaźnik jest rozłączony.  Po wyzwoleniu sygnałem Trigger, przekaźnik zostaje załączony na czas - OP. Po tym czasie zostanie rozłączony na czas - CL. Proces zostanie powtórzony określoną ilość razy ustawioną parametrem- LOP. Jeżeli parametr LOP będzie ustawiony na wartość „---”, program będzie wykonywany w nieskończoność. Podanie sygnału wyzwalającego TRIGGER w trakcie pracy przekaźnika, natychmiast zatrzymuje działanie trybu.
• P3.2: Praca cykliczna układu wyzwalana po podaniu napięcia zasilającego. Po uruchomieniu modułu, przekaźnik zostanie załączony na czas określony parametrem- OP, po czym zostanie rozłączony na czas - CL. Program zostanie powtórzony określoną ilość razy ustawioną parametrem- LOP. Jeżeli parametr LOP będzie ustawiony na wartość „---” program będzie wykonywany w nieskończoność. Wejście wyzwalające TRIGGER w tym trybie jest nieaktywne!
• P-4: Przekaźnik jest rozłączony. Przekaźnik załączy się po podaniu sygnału wyzwalającego TRIGGER i pozostaje w tym stanie cały czas podczas trwania sygnału na wejściu TRIGGER. Rozłączenie przekaźnika nastąpi po określonym czasie - OP, od momentu zaniknięcia sygnału wyzwolenia.

UWAGA! Wszystkie tryby oprócz P1.4 oraz P3.2 wymagają wcześniejszego podłączenia  zasilania do układu.
