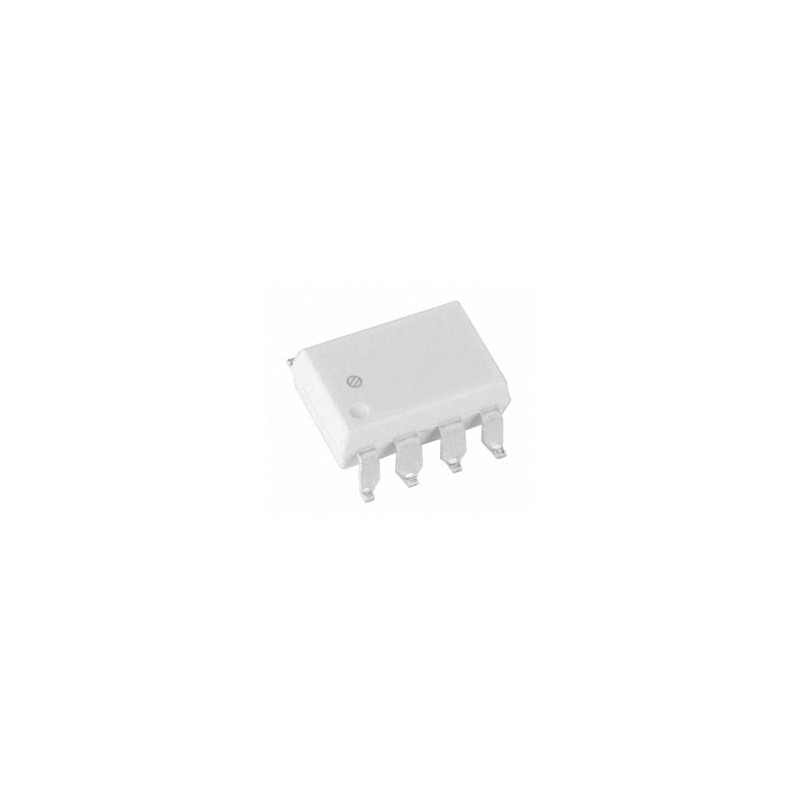

    HCPL-J314-500E | Transoptor; OUT: IGBT driver; 35kV/μs; Gull wing 8
HCPL-J314-500E | Transoptor; OUT: IGBT driver; 35kV/μs; Gull wing 8

HCPL-J314-500E

Indeks: HCPL-J314-500E

9,84 zł
Brutto

Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 35kV/μs

Ilość

0.6 Amp Output Current IGBT Gate Drive Optocoupler
Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 35kV/μs

Bardzo wysokie CMR

HCPL-315X składa się z diody LED AlGaAsL, która jest optycznie
sprzężonej z układem scalonym ze stopniem wyjściowym mocy.
Ten transoptor idealnie nadaje się do sterowania tranzystorami IGBT
i MOSFET-ów używanych w aplikacjach falowników sterujących silnikami.

Zastosowania
- Izolowane sterowanie bramkami IGBT/MOSFET
- Napędy silników AC i bezszczotkowych DC
- Inwertery dla urządzeń
- Falowniki przemysłowe
- Zasilacze impulsowe (SMPS)
- Zasilacze awaryjne (UPS)

HCPL-J314-500E

Opis

Obudowa
Gull wing 8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
0.6A
Liczba kanałów
1
Temperatura pracy
-40...+100°C
Czas zanikania
50ns
Czas narastania
50ns
Rodzaj wyjścia
Sterownik IGBT
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
25mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
10-30V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
35kV/μs
Opóźnienia Propagacji Typ.- tPHL
300ns
Opóźnienia Propagacji Typ.- tPLH
200ns

Pliki do pobrania

HCPL-J314-500E

HCPL-J314-500E

Pliki do pobrania (189.43KB)
