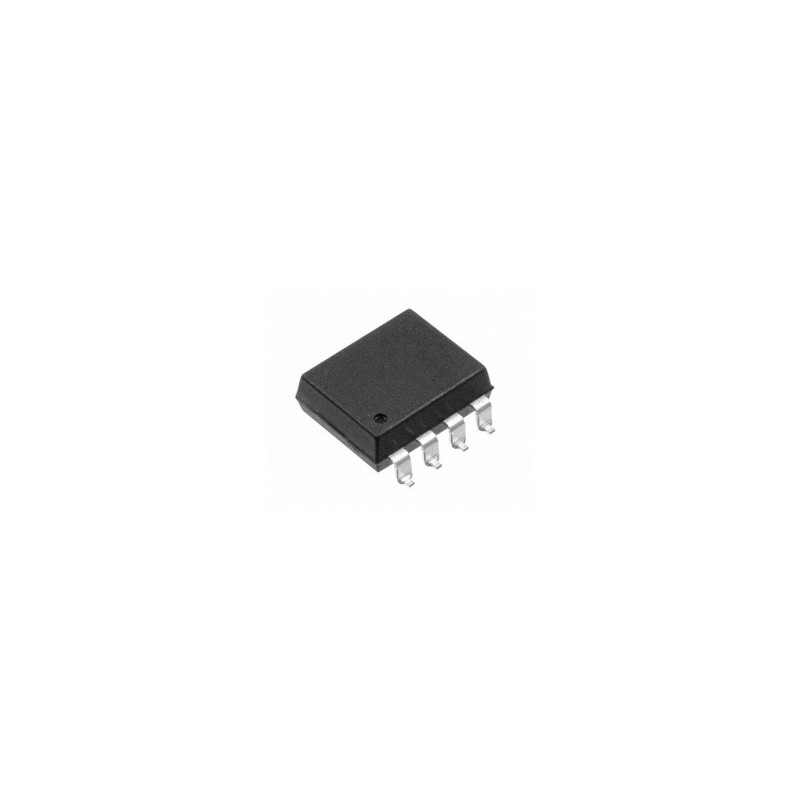

    HCPL-3020-300E | Transoptor; IGBT driver; 3.75kV; 10kV/μs; Gull wing 8
HCPL-3020-300E | Transoptor; IGBT driver; 3.75kV; 10kV/μs; Gull wing 8

HCPL-3020-300E

Indeks: HCPL-3020-300E

7,38 zł
Brutto

Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 10kV/μs

Ilość

0.4 Amp Output Current IGBT Gate Drive Optocoupler
Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 10kV/μs

HCPL-3020 składa się z diody LED GaAsP sprzężonej
optycznie z układem scalonym ze stopniem wyjściowym
mocy. Te transoptory idealnie nadają się do sterowania
tranzystorów IGBT i MOSFET używanych w aplikacjach
sterowania silnikami falownikach.

Zastosowania
- Izolowane sterowniki bramki IGBT/Power MOSFET
- Napędy silników AC i bezszczotkowych DC
- Falowniki do urządzeń domowych
- Falowniki przemysłowe
- Zasilacze impulsowe (SMPS)

HCPL-3020-300E

Opis

Obudowa
Gull wing 8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
0.4A
Liczba kanałów
1
Temperatura pracy
-40...+100°C
Czas zanikania
50ns
Czas narastania
50ns
Rodzaj wyjścia
Sterownik IGBT
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
12mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
10-30V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
10kV/μs
Opóźnienia Propagacji Typ.- tPHL
200ns
Opóźnienia Propagacji Typ.- tPLH
200ns

Pliki do pobrania

HCPL-3020, 0302

HCPL-3020, 0302

Pliki do pobrania (141.58KB)
