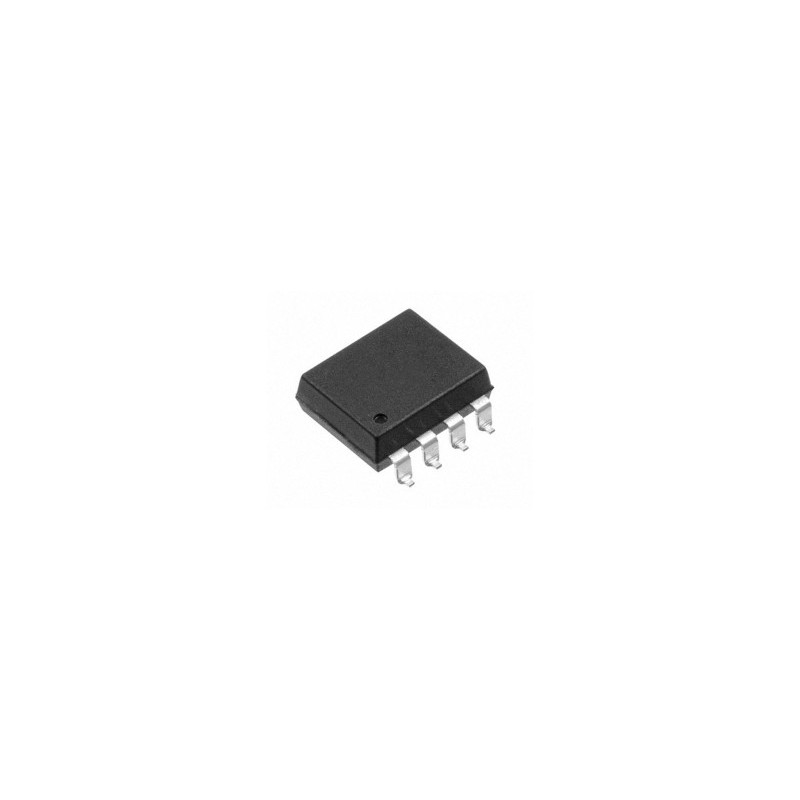

    HCPL-4506-300E | Transoptor; OUT: tranzystor; 30kV/µs; Gull wing 8
HCPL-4506-300E | Transoptor; OUT: tranzystor; 30kV/µs; Gull wing 8

HCPL-4506-300E

Indeks: HCPL-4506-300E

11,07 zł
Brutto

Transoptor; SMD; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; Gull wing 8

Ilość

Transoptor; SMD; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; CTR@If: 44-90%@10mA; Gull wing 8
Intelligent Power Module and Gate Drive Interface Optocouplers


HCPL-4506 i HCPL-0466 zawierają diodę LED GaAsP, natomiast HCPL-J456
i HCNW4506 zawierają diodę LED AlGaAs. Dioda LED jest sprzężona optycznie
z wbudowanym fotodetektorem o dużym wzmocnieniu. Zminimalizowana
różnica opóźnienia propagacji pomiędzy urządzeniami sprawia, że te transoptory
są doskonałym rozwiązaniem dla poprawy wydajności przetwornicy poprzez
redukcję czasu martwego przełączania.

Zastosowania
- Izolacja IPM
- Izolowane sterowniki bramek IGBT/MOSFET
- Sterowniki silników AC i bezszczotkowych DC
- Falowniki przemysłowe


HCPL-4506-300E

Opis

Obudowa
Gull wing 8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
15mA
Liczba kanałów
1
Temperatura pracy
-40...+100°C
Rodzaj wyjścia
Otwarty kolektor
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
25mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
4.5-30V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
30kV/μs
Opóźnienia Propagacji Typ.- tPHL
200ns
Opóźnienia Propagacji Typ.- tPLH
400ns
CTR@If
44-90%@10mA

Pliki do pobrania

HCPL-4506, J456, 0466, HCNW4506

HCPL-4506, J456, 0466, HCNW4506

Pliki do pobrania (232.2KB)

16 innych produktów w tej samej kategorii:

HCPL-4504-300E | Transoptor; OUT: tranzystor; 30kV/µs; Gull wing 8
AVAGO

HCPL-4504-300E

Cena 8,36 zł
Availability: 5 In Stock

Transoptor; SMD; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; CTR@If: 21-68%@12mA; Gull wing 8

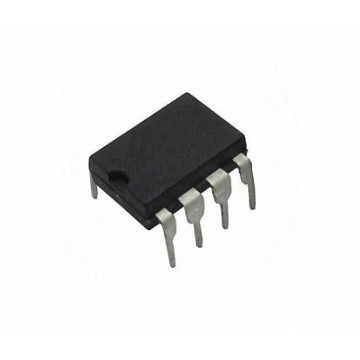

HCNW4503-000E | Transoptor; OUT: tranzystor; 5kVrms; 30kV/µs; DIP-8
