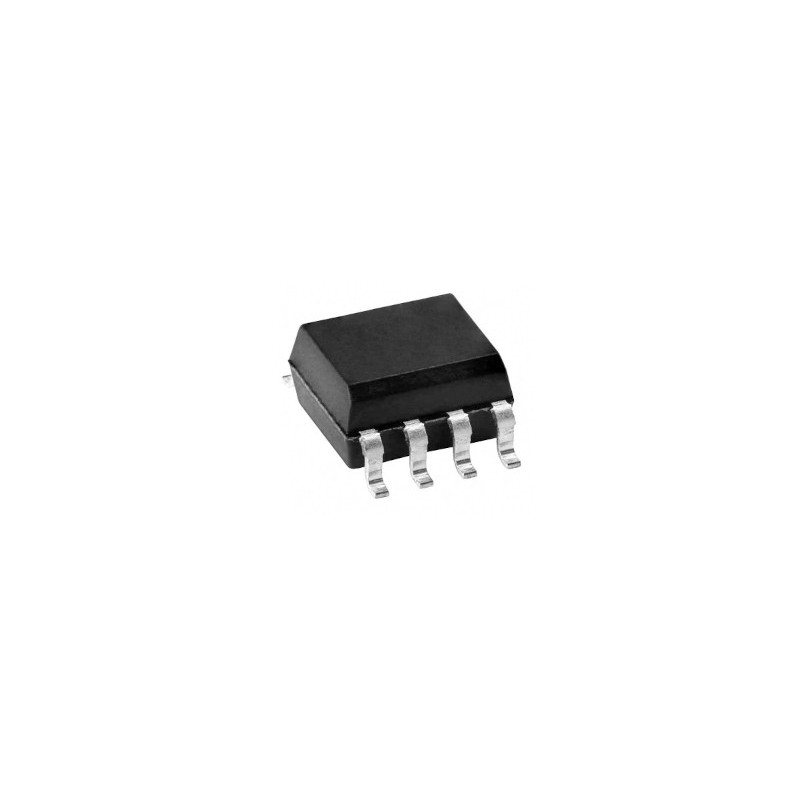

    HCPL-0630-500E | Transoptor; SMD; Ch:2; bramka; 3.75kV; 10Mb/s; SO-8
HCPL-0630-500E | Transoptor; SMD; Ch:2; bramka; 3.75kV; 10Mb/s; SO-8

HCPL-0630-500E

Indeks: HCPL-0630-500E

14,76 zł
Brutto

Transoptor; SMD; Ch:2; OUT: bramka; 3.75kVrms; 10kV/μs; 10Mb/s; SO-8

Ilość

Transoptor HCPL-0630-500E; SMD; Ch:2; OUT: bramka; 3.75kVrms; 10kV/μs; 10Mb/s; SO-8

Transoptory HCPL-0630-500E, HCNW2601-300E, HCPL-26xx/06xx/4661,
HCNW137/26x1 to optycznie sprzężone bramki, które łączą w sobie
diodę GaAsP i zintegrowany fotodetektor o wysokim wzmocnieniu.
fotodetektor. Wejście zezwalające pozwala na strobing. Wyjściem
detektora IC jest otwarty kolektor tranzystor z zaciskiem Schottky'ego.
Wewnętrzna osłona zapewnia gwarantowaną odporność na przejściowe
zakłócenia trybu wspólnego do 15 000 V/µs przy Vcm = 1000V.
Ta unikalna konstrukcja zapewnia maksymalną izolację obwodów AC i DC
izolację obwodów AC i DC przy jednoczesnym osiągnięciu kompatybilności TTL.
Parametry pracy transoptorów AC i DC są gwarantowane w zakresie
od - 40°C do +85°C, co pozwala na bezproblemową eksploatację.

Zastosowania
- Izolowany odbiornik liniowy
- Interfejsy komputerowo-peryferyjne
- Interfejsy systemów mikroprocesorowych
- Izolacja cyfrowa dla konwersji A/D, D/A
- Zasilacze impulsowe
- Izolacja wejść/wyjść urządzeń
- Eliminacja pętli uziemienia
- Wymiana transformatora impulsowego
- Izolacja tranzystorów mocy w napędach silnikowych
- Izolacja szybkich układów logicznych

HCPL-0630-500E

Opis

Obudowa
SO8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
50mA
Liczba kanałów
2
Temperatura pracy
-40...+85°C
Czas zanikania
10ns
Czas narastania
24ns
Rodzaj wyjścia
Otwarty kolektor
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
10mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
5V DC
Napięcie izolacji
3.75kVrms
Szybkość przesyłu danych
10Mb/s
Szybkość narastania napięcia
10kV/μs
Opóźnienia Propagacji Typ.- tPHL
50ns
Opóźnienia Propagacji Typ.- tPLH
500ns

Pliki do pobrania

AVGO_S_A0011438143

AVGO_S_A0011438143

Pliki do pobrania (166.73KB)
