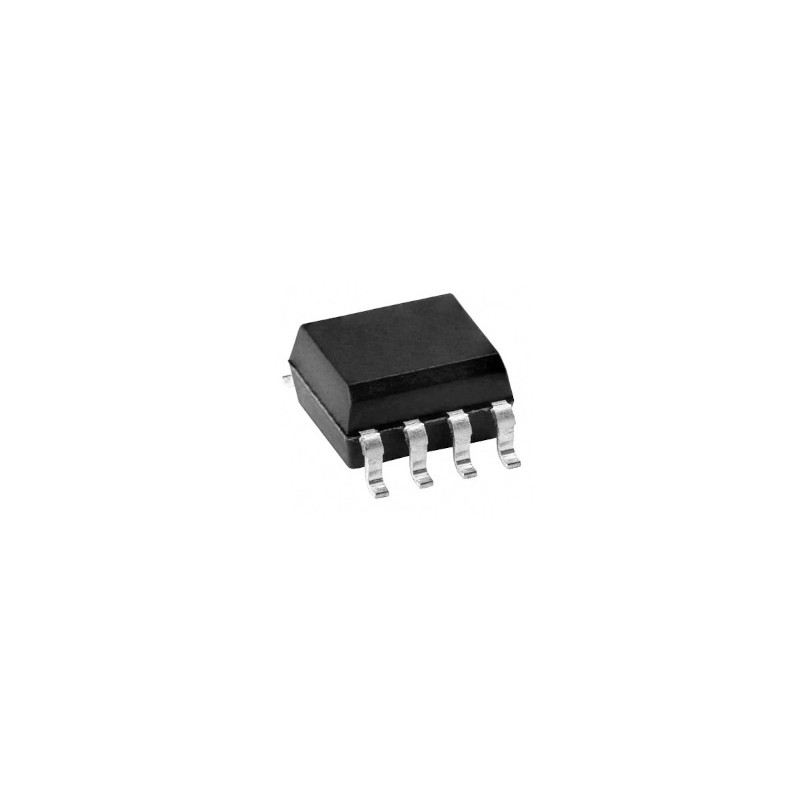

    HCPL-060L-000E | Transoptor; Ch:1; OUT: bramka; 15Mbps; SO8; 3.75kV/μs
HCPL-060L-000E | Transoptor; Ch:1; OUT: bramka; 15Mbps; SO8; 3.75kV/μs

HCPL-060L-000E

Indeks: HCPL-060L-000E

14,76 zł
Brutto

Transoptor; SMD; Ch:1; OUT: bramka; 15Mbps; SO8; 3.75kV/μs

Ilość

Transoptor; SMD; Ch:1; OUT: bramka; 15Mbps; SO8; 3.75kV/μs
High Speed LVTTL Compatible 3.3 Volt Optocouplers

HCPL-260L/060L/263L/063L są optycznie sprzężonymi
bramkami, które łączą w sobie diodę LED GaAsP
i zintegrowany fotodetektor o wysokim wzmocnieniu.
Wejście zezwalające pozwala na strobing detektora.
Wyjście detektora IC jest tranzystorem Schottky'ego
z otwartym kolektorem. Wewnętrzna osłona zapewnia
gwarantowaną odporność na stany przejściowe w trybie
wspólnym na poziomie 15 kV/μs przy napięciu 3.3V.


Zastosowania
- Izolowany odbiornik liniowy
- Interfejsy komputerowo-peryferyjne
- Interfejsy systemów mikroprocesorowych
- Izolacja cyfrowa dla konwersji A/D, D/A
- Zasilacze impulsowe
- Izolacja wejść/wyjść urządzeń
- Eliminacja pętli uziemienia
- Wymiana transformatora impulsowego
- Szyny polowe


HCPL-060L-000E

Opis

Obudowa
SO8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
50mA
Liczba kanałów
1
Temperatura pracy
-40...+85°C
Czas zanikania
20ns
Czas narastania
45ns
Rodzaj wyjścia
bramka
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
10mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
3.3V/5V DC
Napięcie izolacji
3.75kVrms
Szybkość przesyłu danych
15Mb/s
Szybkość narastania napięcia
15kV/μs
Opóźnienia Propagacji Typ.- tPHL
75ns
Opóźnienia Propagacji Typ.- tPLH
90ns

Pliki do pobrania

HCPL-260L, 060L, 263L, 063L

HCPL-260L, 060L, 263L, 063L

Pliki do pobrania (188.34KB)
