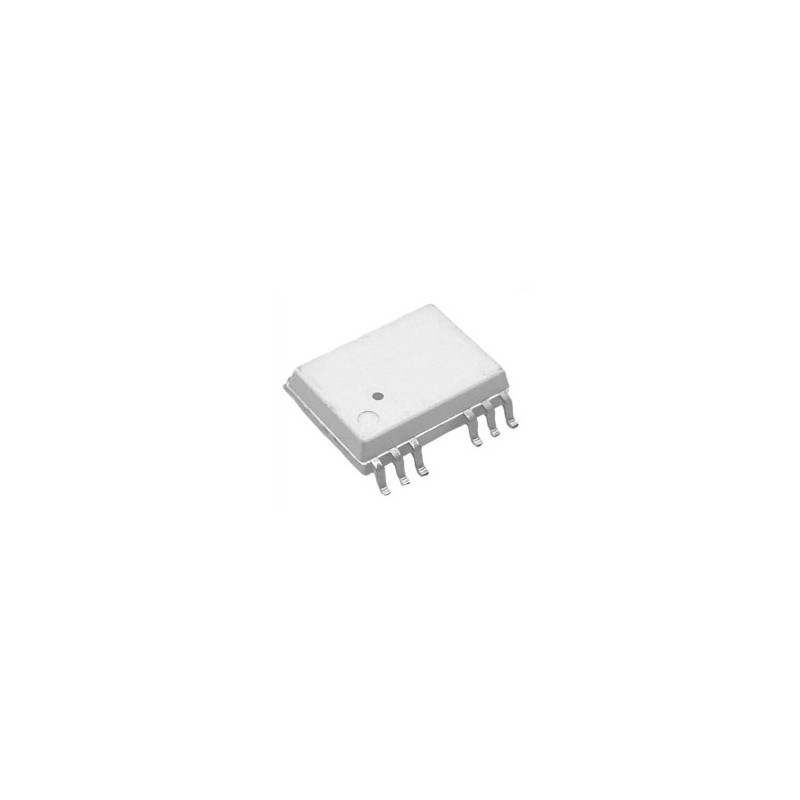

    HCPL-315J-000E | Transoptor; Ch:2; sterownik IGBT; 10kV/μs; SO16
HCPL-315J-000E | Transoptor; Ch:2; sterownik IGBT; 10kV/μs; SO16

HCPL-315J-000E

Indeks: HCPL-315J-000E

34,44 zł
Brutto

Transoptor; SMD; Ch:2; OUT: sterownik IGBT; 5kV; SO16; 10kV/μs

Ilość

0.5 Amp Output Current IGBT Gate Drive Optocoupler
Transoptor; SMD; Ch:2; OUT: sterownik IGBT; 5kV; SO16; 10kV/μs

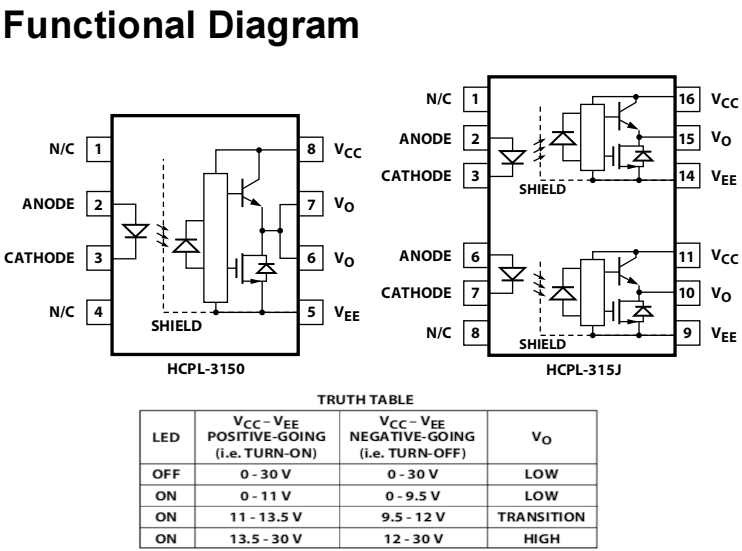

Broadcom® HCPL-315X składa się z diody LED, która jest optycznie
sprzężonej z układem scalonym ze stopniem wyjściowym mocy.
Ten transoptor idealnie nadaje się do sterowania tranzystorami IGBT
i MOSFET-ów używanych w aplikacjach falowników sterujących silnikami.

Zastosowania
- Izolowane sterowanie bramkami IGBT/MOSFET
- Napędy silników AC i bezszczotkowych DC
- Falowniki przemysłowe
- Zasilacze impulsowe (SMPS)
- Zasilacze awaryjne (UPS)

HCPL-315J-000E

Opis

Obudowa
SO16
Montaż
SMD
Producent
BROADCOM
Prąd wyjściowy
0.5A
Liczba kanałów
2
Temperatura pracy
-40...+100°C
Czas zanikania
100ns
Czas narastania
100ns
Rodzaj wyjścia
Sterownik IGBT
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
16mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
15-30V DC
Napięcie izolacji
5kVrms
Szybkość narastania napięcia
10kV/μs
Opóźnienia Propagacji Typ.- tPHL
300ns
Opóźnienia Propagacji Typ.- tPLH
300ns

Pliki do pobrania

HCPL-315J, 3150

HCPL-315J, 3150

Pliki do pobrania (401.25KB)
