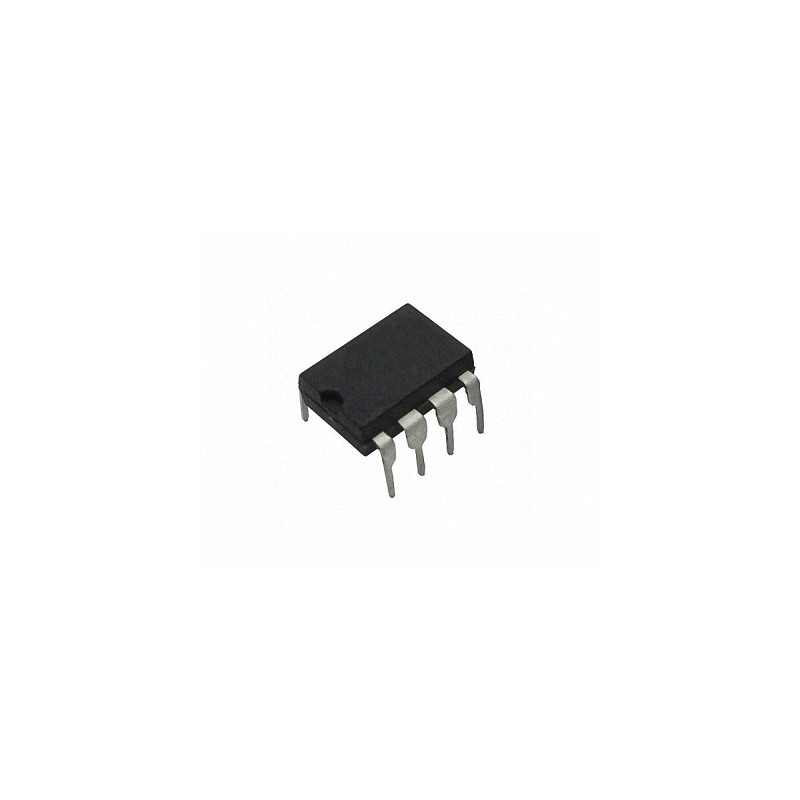

    HCPL-4503-000E | Transoptor; OUT: tranzystor; 3.75kVrms; 30kV/µs; DIP-8
HCPL-4503-000E | Transoptor; OUT: tranzystor; 3.75kVrms; 30kV/µs; DIP-8

HCPL-4503-000E

Indeks: HCPL-4503-000E

11,69 zł
Brutto

Transoptor; THT; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; 1Mbps; DIP-8

Ilość

Transoptor; THT; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; 1Mbps; DIP-8
Single Channel, High Speed Optocouplers

Te transoptory diodowe wykorzystują warstwę izolacyjną pomiędzy diodą
LED a zintegrowanym fotodetektorem, aby zapewnić zapewniają izolację
elektryczną pomiędzy wejściem a wyjściem.

Zastosowania
- Izolacja od wysokich napięć
- Izolacja sygnałów wideo
- Izolacja tranzystorów mocy sterowników silnikowych
- Odbiorniki liniowe
- Element sprzężenia zwrotnego w zasilaczach impulsowych
- Izolacja masy szybkich układów logicznych:
   TTL/TTL, TTL/CMOS, TTL/LSTTL
- Zastępuje transformatory impulsowe
- Zastępuje wolne izolatory fototranzystorów
- Izolacja masy sygnałów analogowych


HCPL-4503-000E

Opis

Obudowa
DIP-8
Montaż
THT
Producent
AVAGO Technologies
Prąd wyjściowy
16mA
Liczba kanałów
1
Temperatura pracy
-55...+100°C
Rodzaj wyjścia
Otwarty kolektor
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
16mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
-0.5-30V DC
Napięcie izolacji
3.75kVrms
Szybkość przesyłu danych
1Mb/s
Szybkość narastania napięcia
30kV/μs
Opóźnienia Propagacji Typ.- tPHL
200ns
Opóźnienia Propagacji Typ.- tPLH
600ns
CTR@If
19-50%@16mA

Pliki do pobrania

HCPL-4502-3, 0452-3, HCNW4502-3

HCPL-4502-3, 0452-3, HCNW4502-3

Pliki do pobrania (180.79KB)
