    HCPL-3120-300E | Transoptor; Iout 2.5A ; sterownik IGBT; 35kV/μs; Gull wing 8
HCPL-3120-300E | Transoptor; Iout 2.5A ; sterownik IGBT; 35kV/μs; Gull wing 8

HCPL-3120-300E

Indeks: HCPL-3120-300E

11,69 zł
Brutto

Transoptor; 2.5 Amp Output Current; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 35kV/μs

Ilość

2.5 Amp Output Current IGBT Gate Drive Optocoupler
Transoptor; 2.5 Amp Output Current; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 35kV/μs

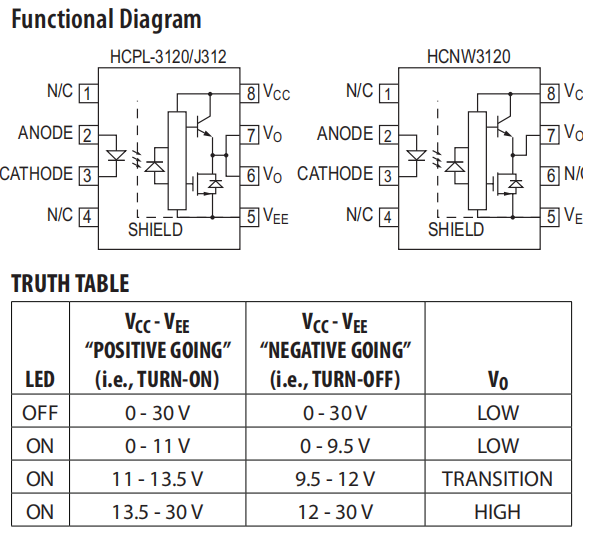

HCPL-3120 zawiera diodę GaAsP, natomiast HCPLJ312 i HCNW3120
zawierają diodę AlGaAs. Dioda LED jest optycznie sprzężona z układem
scalonym ze stopniem wyjściowym mocy. Te transoptory idealnie nadają
się do sterowania tranzystorami IGBT i MOSFET używanych w aplikacjach
sterowania silnikami falownikach.

Zastosowania
- Napęd bramki IGBT/MOSFET
- Napędy silników AC/Brushless DC
- Falowniki przemysłowe
- Zasilacze impulsowe tranzystorowe IGBT i MOSFET
stosowane w aplikacjach sterowania silnikami falownikowymi.

HCPL-3120-300E

Opis

Obudowa
Gull wing 8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
2.5A
Liczba kanałów
1
Temperatura pracy
-40...+100°C
Czas zanikania
100ns
Czas narastania
100ns
Rodzaj wyjścia
Sterownik IGBT
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
16mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
10-30V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
35kV/μs
Opóźnienia Propagacji Typ.- tPHL
300ns
Opóźnienia Propagacji Typ.- tPLH
300ns

Pliki do pobrania

HCPL-3120, J312, HCNW3120

HCPL-3120, J312, HCNW3120

Pliki do pobrania (267.37KB)
