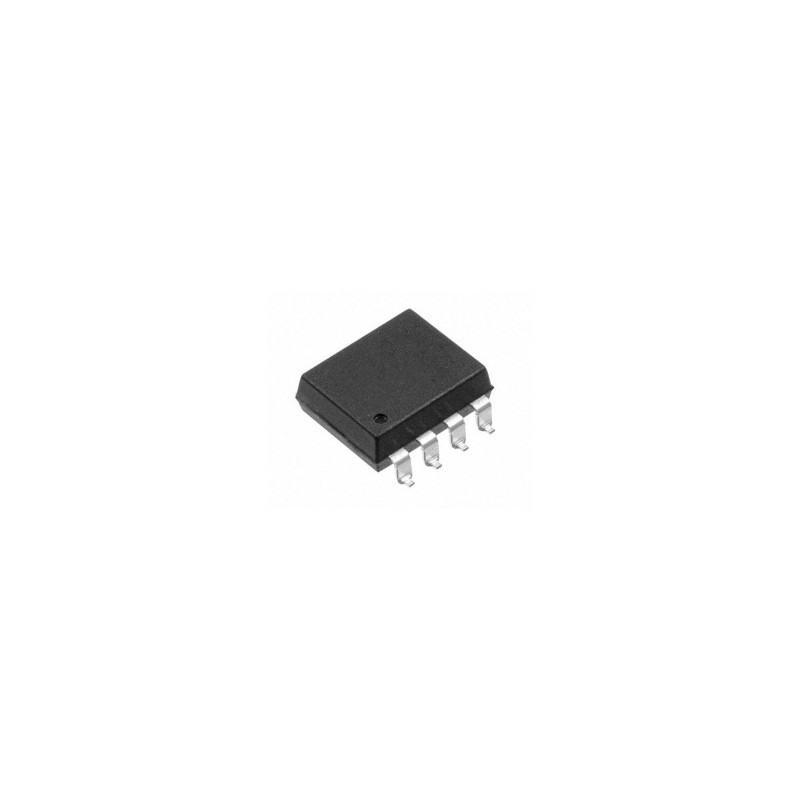

    HCPL-4504-300E | Transoptor; OUT: tranzystor; 30kV/µs; Gull wing 8
HCPL-4504-300E | Transoptor; OUT: tranzystor; 30kV/µs; Gull wing 8

HCPL-4504-300E

Indeks: HCPL-4504-300E

8,36 zł
Brutto

Transoptor; SMD; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; CTR@If: 21-68%@12mA; Gull wing 8

Ilość

Transoptor; SMD; Ch:1; OUT: tranzystorowe; 3.75kVrms; 30kV/µs; CTR@If: 21-68%@12mA; Gull wing 8
High CMR, High Speed Optocouplers
High CTR at TA = 25°C
>25% for HCPL-4504/0454

HCPL-4504 i HCPL-0454 zawierają diodę GaAsP, natomiast HCPL-J454
i HCNW4504 zawierają diodę AlGaAs LED. Dioda LED jest sprzężona
optycznie z wbudowanym fotodetektorem o wysokim wzmocnieniu.

Zastosowania
- Obwody falownika i inteligentnego modułu mocy (IPM)
interfejsy: Wysoka odporność na stany przejściowe w trybie wspólnym (Common Mode Transient)
(> 10 kV/μs dla obciążenia/napędu IPM) oraz (tPLH - tPHL)
Określone (patrz sekcja Czas martwy przetwornicy mocy)
- Odbiorniki liniowe: Krótkie opóźnienia propagacyjne i mała pojemność wejściowo-wyjściowa
- Izolacja masy logicznej o dużej prędkości: TTL/TTL, TTL/
CMOS, TTL/LSTTL
- Zastępuje transformatory impulsowe: Oszczędność miejsca na płycie i wagi
- Izolacja masy sygnału analogowego: Zintegrowany fotodetektor zapewnia
lepszą liniowość niż fototranzystory


HCPL-4504-300E

Opis

Obudowa
Gull wing 8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
16mA
Liczba kanałów
1
Temperatura pracy
-55...+100°C
Rodzaj wyjścia
Otwarty kolektor
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
16mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
5V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
30kV/μs
Opóźnienia Propagacji Typ.- tPHL
200ns
Opóźnienia Propagacji Typ.- tPLH
300ns
CTR@If
25-60%@16mA

Pliki do pobrania

HCPL-4504, J454, 0454, HCNW4504

HCPL-4504, J454, 0454, HCNW4504

Pliki do pobrania (194.95KB)

16 innych produktów w tej samej kategorii:

HCPL-J312-300E | Transoptor; Iout 2.5A; IGBT driver; 35kV/μs; Gull wing 8
AVAGO

HCPL-J312-300E

Cena 11,69 zł
Availability: 5 In Stock

Transoptor; 2.5 Amp Output Current; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; Gull wing 8; 35kV/μs

HCPL-7800-000E | Transoptor; Ch:1; OUT: CMOS; 3.75kV; 12.5Mbps; DIP-8
AVAGO

HCPL-7800-000E

Cena 34,44 zł
Availability: 5 In Stock

Transoptor; SMD; Ch:1; OUT: CMOS; 3.75kV; 12.5Mbps; DIP-8
HCPL-7800 do zastosowań ogólnych z tolerancją wzmocnienia ±3%

HCPL-7860-300E | Transoptor; OUT: Modulator Sigma-Delta (S-D); Gull wing 8
AVAGO

HCPL-7860-300E

Cena 30,75 zł
Availability: 5 In Stock

Transoptor; SMD; Ch:1; OUT: Optycznie Izolowany Modulator Sigma-Delta (S-D); 3.75kV; Gull wing 8

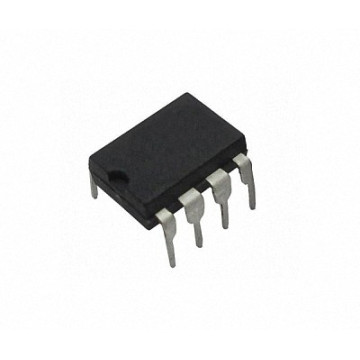

HCPL-3120-000E | Transoptor; Iout 2.5A; sterownik IGBT; 35kV/μs; DIP-8
