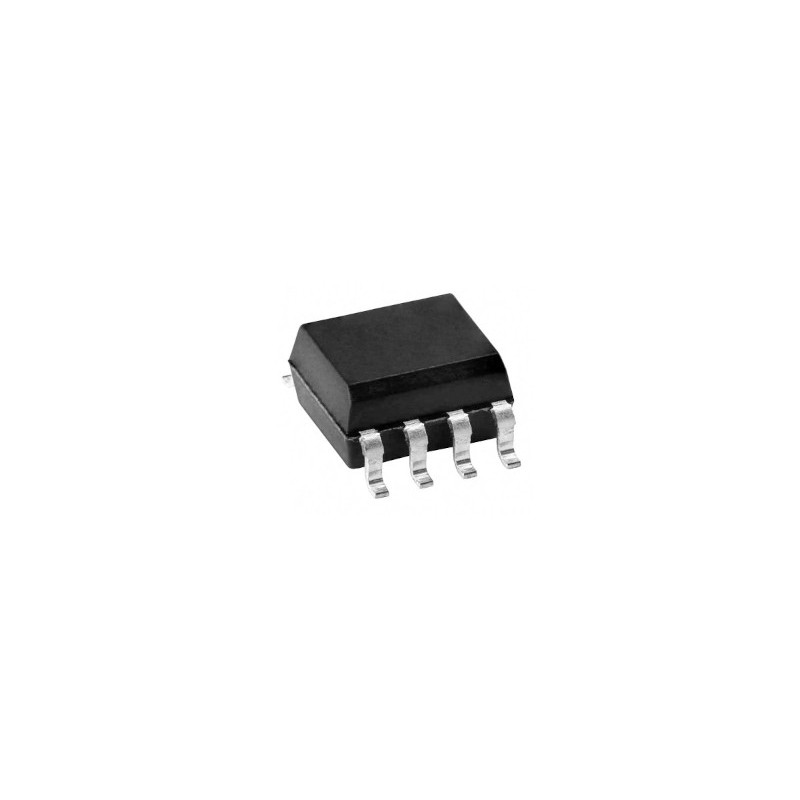

    HCPL-0314-300E | Transoptor; Ch:1; OUT: sterownik IGBT; 35kV/μs; SO8
HCPL-0314-300E | Transoptor; Ch:1; OUT: sterownik IGBT; 35kV/μs; SO8

HCPL-0314-300E

Indeks: HCPL-0314-300E

10,46 zł
Brutto

Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; SO8; 35kV/μs

Ilość

0.4 Amp Output Current IGBT Gate Drive Optocoupler
Transoptor; SMD; Ch:1; OUT: sterownik IGBT; 3.75kV; SO8; 35kV/μs

Rodzina układów HCPL-3140/HCPL-0314 składa się z diody GaAsP
sprzężonej optycznie z układem scalonym ze stopniem wyjściowym mocy.
Te transoptory idealnie nadają się do sterowania tranzystorów IGBT
i MOSFET mocy stosowanych w aplikacjach falowników sterujących silnikami.

Zastosowania
- Izolowane sterowniki bramki IGBT/Power MOSFET
- Napędy silników AC i bezszczotkowych DC
- Falowniki do urządzeń domowych
- Falowniki przemysłowe
- Zasilacze impulsowe (SMPS)

HCPL-0314-300E

Opis

Obudowa
SO8
Montaż
SMD
Producent
AVAGO Technologies
Prąd wyjściowy
0.4A
Liczba kanałów
1
Temperatura pracy
-40...+100°C
Czas zanikania
50ns
Czas narastania
50ns
Rodzaj wyjścia
Sterownik IGBT
Napięcie przewodzenia Vf
1.5V
Prąd przewodzenia diody If
10mA
Napięcie wsteczne Vr
5V
Napięcie robocze zasilania
10-30V DC
Napięcie izolacji
3.75kVrms
Szybkość narastania napięcia
35kV/μs
Opóźnienia Propagacji Typ.- tPHL
300ns
Opóźnienia Propagacji Typ.- tPLH
200ns

Pliki do pobrania

HCPL-0314, 3140-AVAGO

HCPL-0314, 3140-AVAGO

Pliki do pobrania (105.62KB)
